通用显示模块UIM

我司产品的一个最主要的特点就是产品的参数可以设置。大多数情况下,可以通过电脑连接产品的串口,用上位机软件进行设置。

有时,不方便连接电脑,因此需要1个无电脑的方案。显示模块UIM可以完成该功能。为了实现该功能,我们的产品几乎都提供1个基本的菜单系统,UIM可以显示该菜单。

菜单内容是由具体的产品决定的,UIM只负责显示和接受用户的按键消息,因此UIM是通用的,显示内容由具体的产品决定。


UIM、UIME、UIMP对比


UIMUIMEUIMP
中文名称通用显示模块数码管显示模块彩屏显示模块
显示部件112864 单色LCD屏数码管彩色IPS屏幕
显示内容英文或中文
内容固定,无法定制
两行数字
关联参数、小数点位置可自定义
中英文、启动图片、图标
内容自定义
可视角度广广
多下位机支持支持但不方便支持,比较方便强大,可以无缝显示
易用性2简单,即插即用一般,需简单配置难,需要先进行复杂配置
配置软件 EasyHostUIMPEditor:UI编辑
EasyCom:UI下载到UIMP
附加功能 软硬件触发器脚本(温度曲线循环等)
适用用户用户自己使用封装模块功能和显示内容给第三方使用封装模块功能和显示内容给第三方使用
主要特点即插即用极简显示强大高端

注1:分辨率跟版本有关,请看数据手册

注2:该易用性是指显示模块本身的配置使用。UIMP一旦配置好后,使用上更加方便。


操作说明

UIM含有LCD液晶屏,LED指示灯,旋钮,按键。

LCD液晶屏显示菜单;

LED指示灯显示状态;

通过旋钮+按键,用户可以选择不同的菜单行,修改被选中菜单的参数值。具体方法见用户手册。


接口说明

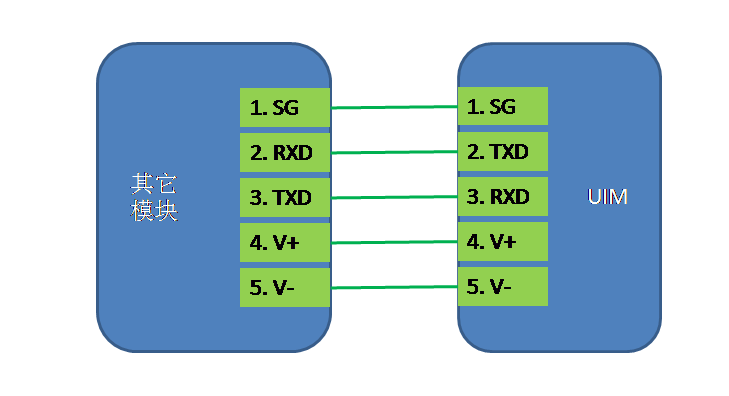

UIM通过串口和我司的其它产品相连。采用5针PH2.0接口。包装里提供1根5针直连排线,直接连接UIM和其它模块的UI RS232插座即可。


三种外形


UIM内部是一样的,为了方便不同的使用场合,有三种外观形式

外观特点适用场合
UIM-1.8裸板用户自己想办法安装
UIM-1.8-A带一个ABS安装板通过面板安装,非常方便
UIM-1.8-B带1个塑料外壳手持使用

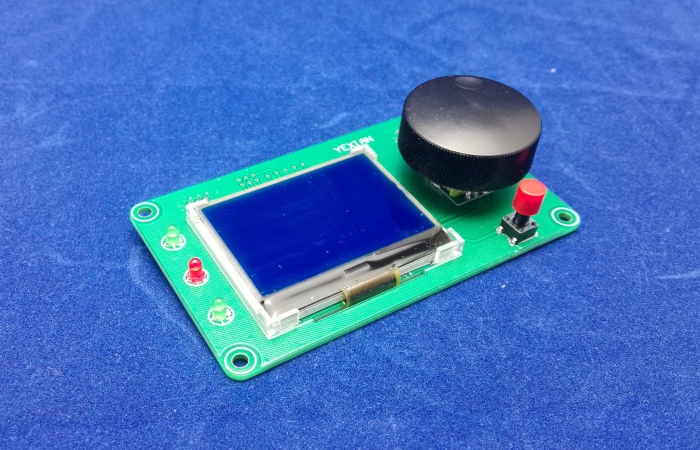

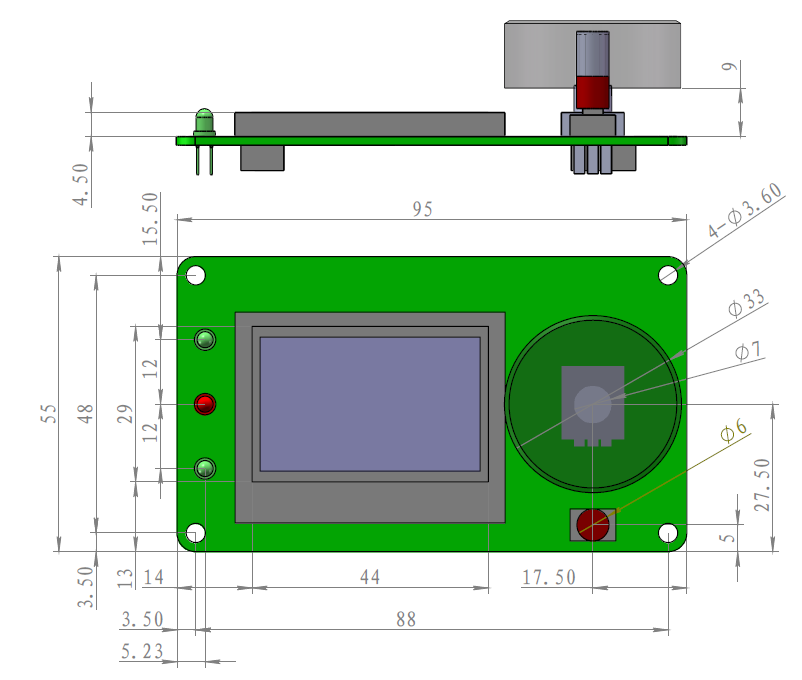

UIM-1.8

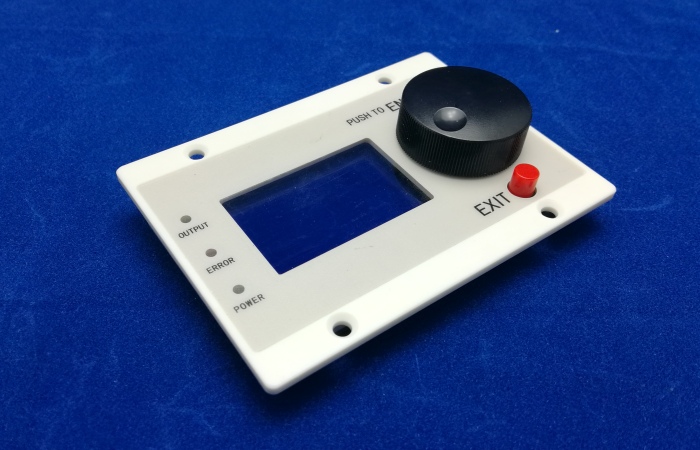

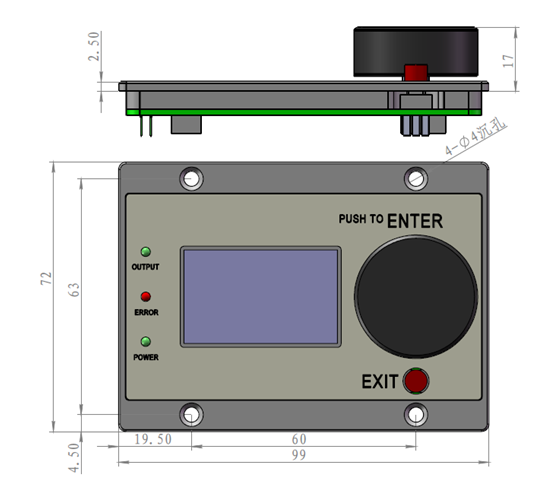

UIM-1.8-A

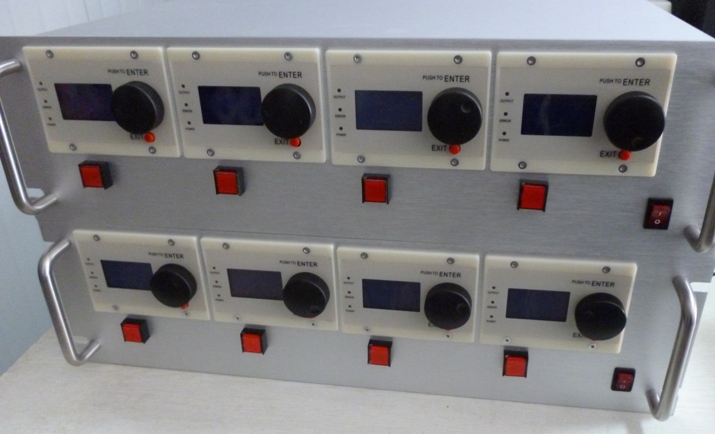

安装效果如下:

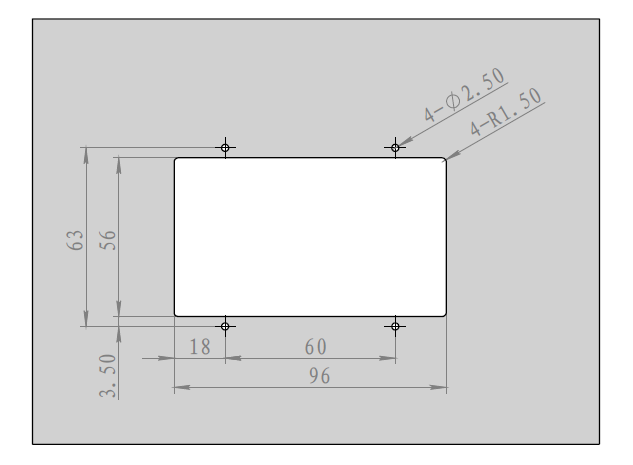

机箱面板上打孔方式如下(通过4颗M3沉头自攻螺钉安装):

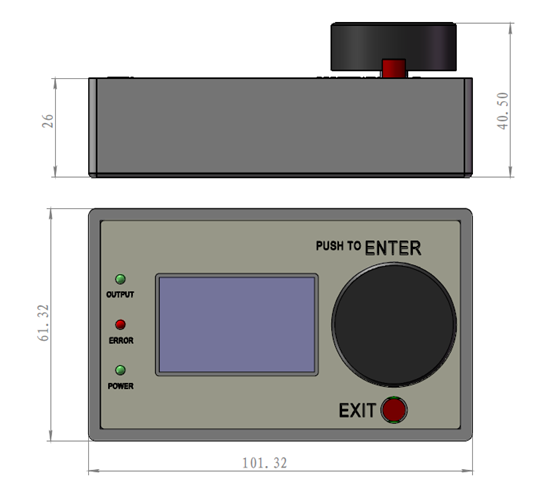

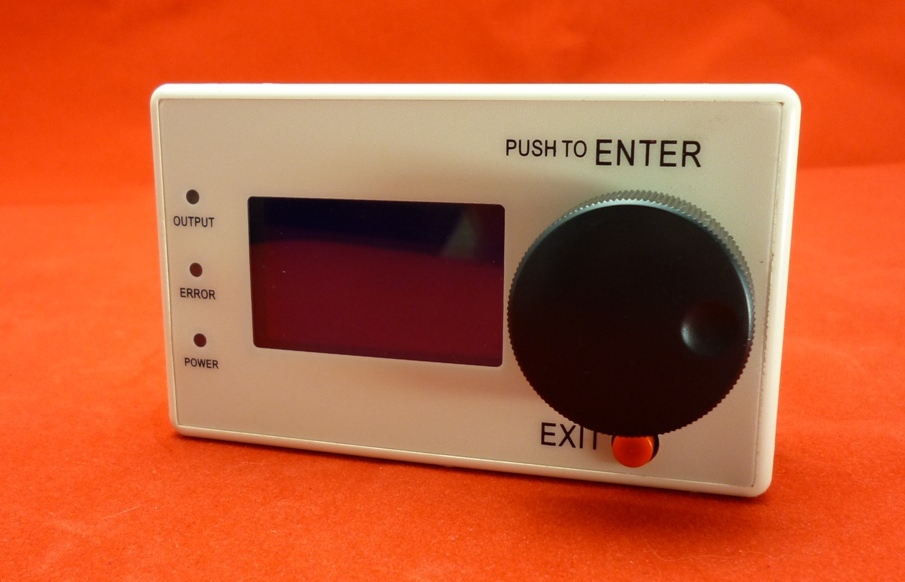

UIM-1.8-B

技术文档


淘宝链接

  • UIM
