彩屏显示模块UIM Pro

我司产品的一个最主要的特点就是产品的参数可以设置。大多数情况下,可以通过电脑连接产品的串口,用上位机软件进行设置。

有时,不方便连接电脑,因此需要1个无电脑的方案。我司提供1个通用显示模块UIM可以完成该功能,但是UIM的显示内容固定。

UIM Pro是新款的彩屏显示模块,其显示内容可以用户自定义。


UIM、UIME、UIMP对比


UIMUIMEUIMP
中文名称通用显示模块数码管显示模块彩屏显示模块
显示部件112864 单色LCD屏数码管彩色IPS屏幕
显示内容英文或中文
内容固定,无法定制
两行数字
关联参数、小数点位置可自定义
中英文、启动图片、图标
内容自定义
可视角度广广
多下位机支持支持但不方便支持,比较方便强大,可以无缝显示
易用性2简单,即插即用一般,需简单配置难,需要先进行复杂配置
配置软件 EasyHostUIMPEditor:UI编辑
EasyCom:UI下载到UIMP
附加功能 软硬件触发器脚本(温度曲线循环等)
适用用户用户自己使用封装模块功能和显示内容给第三方使用封装模块功能和显示内容给第三方使用
主要特点即插即用极简显示强大高端

注1:分辨率跟版本有关,请看数据手册

注2:该易用性是指显示模块本身的配置使用。UIMP一旦配置好后,使用上更加方便。


操作说明

用户先使用软件UIMPEditor编辑自己满意的UI,编辑完成后保存。

用户再使用软件EasyCom下载该UI到UIMP里面,然后UIMP即可正常使用。


接口说明

UIMP有两个接口,UI RS232接口用来正常使用时和下位机通讯;Type-C接口用来连接计算机更新UI。

UI RS232接口如下图所示:

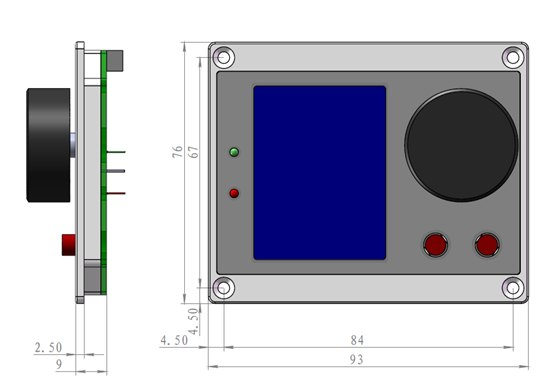

外形尺寸

技术文档
